جزئیات محصول:
|
نام محصول: | پمپ دیافراگم هوا | Max. حداکثر Air Supply Pressure فشار تامین هوا: | 120 PSI |
---|---|---|---|
نرخ جریان: | 40GPM / 150LPM | Max. حداکثر Size Solid اندازه جامد: | 3/16 اینچ (4.8 میلی متر) |
حداکثر سرعت رفت و برگشتی: | 276 cpm | گواهینامه: | ISO 9001، CE، ATEx |
صندلی سوپاپ: | فولاد ضد زنگ 304 | دیافراگم: | Hytrel Buna N |
برجسته: | پمپ دیافراگمی آلومینیومی 1 اینچی,پمپ دیافراگمی آلومینیومی رفت و برگشتی 276 cpm,پمپ دیافراگمی هوای آلومینیومی |

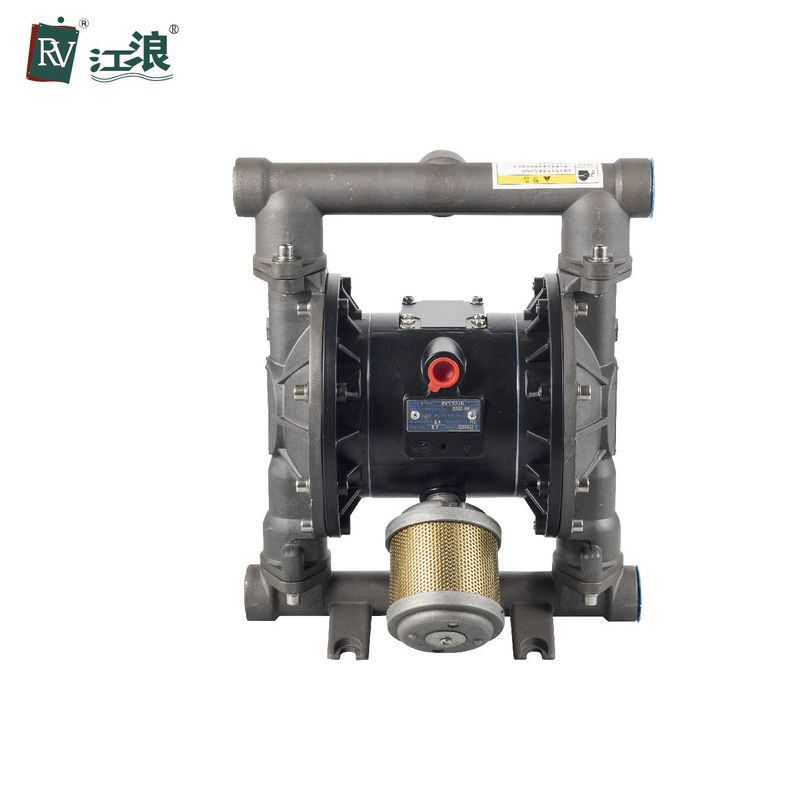

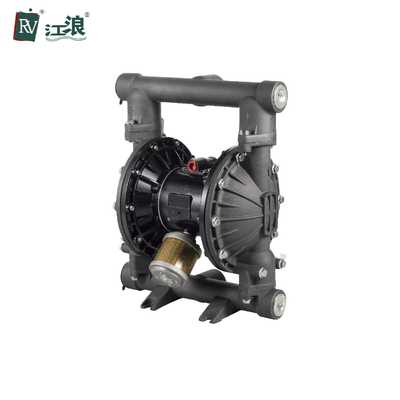

تشخیص نشتی پمپ دیافراگم آلومینیومی 1 اینچی 22.5 لیتر در ثانیه
پمپ دیافراگمی هوا چیست؟چگونه در یک برنامه صنعتی کار می کند؟
پمپ دیافراگمی هوا (AODD) نوعی پمپ جابجایی مثبت است.از دو محفظه پمپاژ تشکیل شده است که به طور متناوب با حرکت دیافراگم های انعطاف پذیر پر و تخلیه می شوند.هوای فشرده به طور متناوب به محفظه های هوا در طرف مقابل دیافراگم ها وارد شده و از آن خارج می شود تا عمل پمپاژ ایجاد شود.
پمپهای پمپ دیافراگمی هوا (AODD) عموماً برای کاربردهای انتقال استفاده میشوند و میتوانند انواع مختلفی از خوراکها از جمله لجنها، دوغابها، سیالات حساس به ساینده و برشی را مدیریت کنند.پمپ های دیافراگمی هوا قوی، قابل اعتماد و نگهداری آسان هستند
امکانات:
• رزوه NPT یا BSP 1 اینچی (25.4 میلی متر).
• جریان بالا – 40 گرم در دقیقه (151 لیتر در دقیقه) در اندازه جمع و جور و قابل حمل
• فشار سیال تا 120 psi (8.4 بار، 0.84 مگاپاسکال)
• بخش مرکزی با پوشش اپوکسی
• کنترل کننده خارجی برای عملکرد اختیاری از راه دور
• بخش مرکز آلومینیوم
پمپ دیافراگمی دوبل چگونه کار می کند؟
توجه داشته باشید که در اکثر پمپ های استاندارد دو دیافراگم و چهار توپ چک وجود دارد.از دیافراگم ها برای کشیدن مایع به داخل پمپ و بیرون راندن آن بسته به جهتی که در پمپ است استفاده می شود.در پمپهای استاندارد، توپهای چک طوری طراحی شدهاند که فقط اجازه میدهند مایع از پایین پمپ عبور کند و در هنگام کار از بالای آن خارج شود.
هنگامی که هوای فشرده یکی از دیافراگم ها را به سمت محفظه مایع به بیرون می راند و شیر چک پایینی را به سمت پایین و سوپاپ بالا را به سمت بالا می برد، هر فشار هوایی که پمپ را به پمپ وارد کردید مستقیماً روی مایعی اعمال می کند که آن را مجبور به بالا و خارج شدن از پمپ می کند.در همان زمان، دیافراگم دیگر در ایجاد خلاء در محفظه پمپاژ مقابل و کشیدن توپ چک پایین به بالا و سوپاپ بالا به پایین کشیده می شود.سپس هوا تغییر می کند و چرخه را در جهت دیگر شروع می کند، همیشه یک محفظه را تخلیه می کند در حالی که دیگری را پر می کند و چرخه کامل پمپ را ایجاد می کند.
آنها بسته به حجم و فشاری که به پمپ می دهید، دبی بی نهایت متغیری دارند.هرچه سرعت جریان بیشتر باشد، لوله تخلیه طولانی تر یا سیال ضخیم تر باشد، فشار و حجم بیشتری به پمپ می دهید.پمپهای استاندارد منیفولد با پورت جانبی، پورت مرکزی و اسپلیت منیفولد و همچنین پمپهای سازگار با ATEX و FDA در دسترس هستند.
حداکثر دمای مایع برای قطعات لاستیکی
بونا ن | 180 درجه فارنهایت (82 درجه سانتیگراد) |
سانتوپرن | 180 درجه فارنهایت (82 درجه سانتیگراد) |
PTFE | 212 درجه فارنهایت (100 درجه سانتیگراد) |
هایترل | 248 درجه فارنهایت (120 درجه سانتیگراد) |
ویتون | 248 درجه فارنهایت (120 درجه سانتیگراد) |
حداکثر مصرف هوا | 45scfm (22.5L/s) |
اندازه ورودی هوا | 1/2 in.npt(f) |
اندازه خروجی هوا | 3/4 in.npt(f) |
اندازه ورودی سیال | 1 اینچ |
اندازه خروجی سیال | 1 اینچ |
وزن خالص |
آلومینیوم 8.2 کیلوگرم |
بسته بندی و حمل و نقل:
خدمات ما
* تمام درخواست ها ظرف 24 ساعت کاری پاسخ داده می شود
* تولید کننده پمپ حرفه ای، با تیم طراحی.
* کلیه کالاها با جعبه چوبی استاندارد صادراتی (بدون بخور) بسته بندی می شوند
* خدمات پس از فروش سریع
سوالات متداول
Q1.آیا می توانم یک سفارش نمونه برای پمپ دیافراگم هوا داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است.
Q2.در مورد زمان پیشروی چطور؟
A: 3-5 روز برای آماده سازی نمونه، 8-10 روز کاری برای تولید انبوه.
Q3.آیا محدودیت MOQ برای سفارش دیافراگم هوا دارید؟
پاسخ: MOQ کم، 1 عدد برای بررسی نمونه در دسترس است.
Q4.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT.3-5 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q5.چگونه می توان سفارش پمپ دیافراگمی هوا را انجام داد؟
A: ابتدا به ما نیازها یا درخواست خود را اطلاع دهید.
ثانیا ما با توجه به نیازهای شما یا پیشنهادات خود نقل قول می کنیم.
ثالثاً مشتری نمونه ها را تأیید می کند و برای سفارش رسمی واریز می کند.
چهارم ما تولید را ترتیب می دهیم.
